發布者： 發布于：2018/01/24 瀏覽量：5222

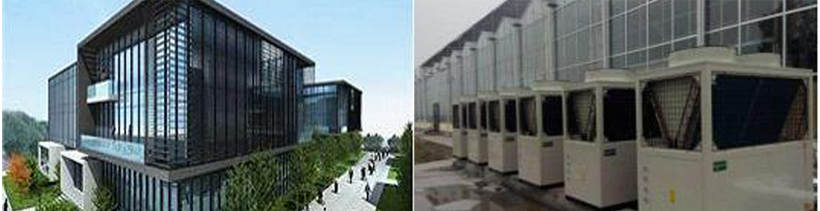

一、 工程概述
項目名稱： 科技園辦公樓 項 目 地 址： 河北省
總 建筑 面積： 16000 m2 房 型：住宅型樓房
采暖使用面積： 12800 m2 墻 體：外墻37 CM，外墻保溫
制冷使用面積： 11200 m2 熱 源 設 備：超低溫空氣源熱泵
末端系統設備：風機盤管+地?zé)岜P管 功 能 需 求：夏季制冷、冬季采暖
二、 設計思路
根據我國能源政策的調整及對環保的要求，使用清潔、節能、新能源是我國將來很長一段時間內的主要政策，因我國能源政策的調整及對環保，建筑物夏季使用空調、冬季需要采暖的需求，本方案制冷、采暖熱源采用電力這一清潔能源，通過消耗少部分電能，撬動大氣中的低品位熱能向高品位熱能轉換，利用超低溫型空氣源熱泵機組制取冷水、熱水供建筑物進行制冷、采暖。這種新能源的利用可取代市政集中供暖以及燃煤、燃油、燃?xì)?、電熱等任何形式的采暖方式，而且夏季還能制冷大大的減少了投資，且在-25℃超低溫環境下仍能正常運行，無需輔助電加熱。該系統穩定性強、可靠性高，制熱效果好，環保，且無需專人管理。在末端管網及散熱裝置正常工作情況下，室內溫度達到或超過《河北省供熱用熱辦法》規定標準。
三、 設計依據
1、 根據河北省氣象資料；
2、《熱泵供熱系統設計、安裝及工程驗收技術規范》（GB/T8713-2002)；
3、《建筑給水排水及采暖工程施工質量驗收規范》（GB50242-2002）；
4、《空氣源熱泵采暖和熱水系統的設計與安裝》GB/T15513-1995；
5、《低溫?zé)崴匕遢椛涔┡夹g(shù)規程》北京市建設標準DBJ-T 01-49-2000；
6、《地面輻射供暖技術規程》我國行業標準JGJ142-2004；
7、《建筑給水排水設計規范》（GB/T50015-2003)；
8、《給水排水制圖標準》（GB/T50019-2003)；
9、《采暖及通風空調設計手冊》
10、《城市區域環境噪音標準》；
本設計是根據當?shù)貧夂?、環境和建筑進行計算后，對某一房間或空間內的溫度、濕度、潔凈度和空氣流動速度等進行調節與控制，從而為用戶創造環保、舒適節能的和諧環境。
四、 計算參數

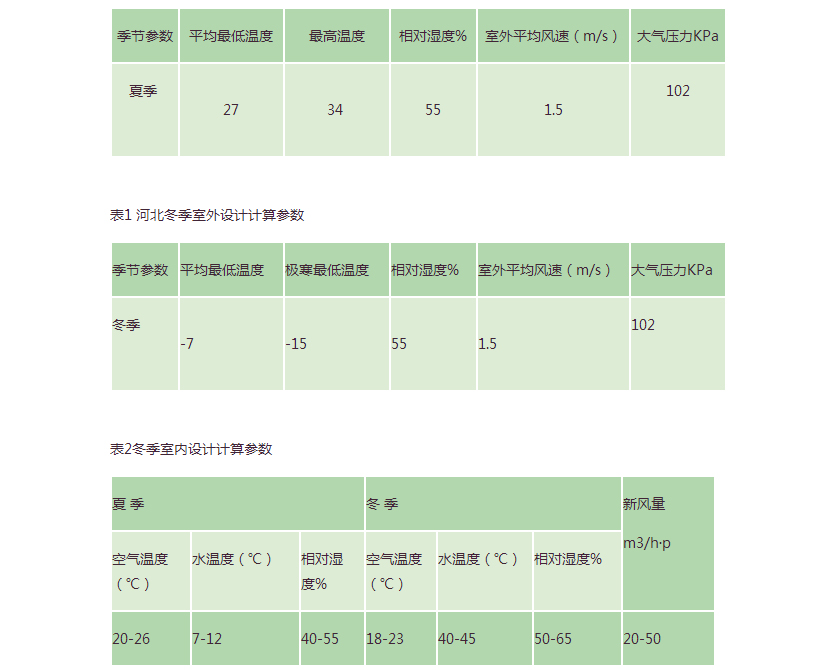

表1 河北夏季室外設計計算參數
五、 冷熱負荷計算
超低溫空氣源熱泵選型，依據《采暖及通風空調設計手冊》制冷、采暖熱負荷由外圍護結構和內圍護結構的基本耗冷/熱量及其附加耗冷/熱量和冷空氣滲透耗冷/熱量組成，根據河北室外溫度參數設計單位冷負荷指標為150W/㎡，單位熱負荷指標為60W/㎡
由于考慮到本項目夏季制冷的使用習慣,綜合使用率按照70%，這樣可使投資費用的減少，各房間可根據使用情況獨立控溫，使用更加靈活，運行費用獨立核算，運行費用有較大的節省空間。
1、冷負荷確定；
Q1=11200×150×70%=1176kw
結合建筑物特點及氣候條件，制冷配置超低溫空氣源熱泵的額定制冷量應≥1176kw才可滿足使用要求。
2、熱負荷確定；
Q2=12800×60=768kw
結合建筑物特點及氣候條件，采暖配置超低溫空氣源熱泵在平均低溫度-7℃的工況下輸出熱量應≥768kw才可滿足使用要求。

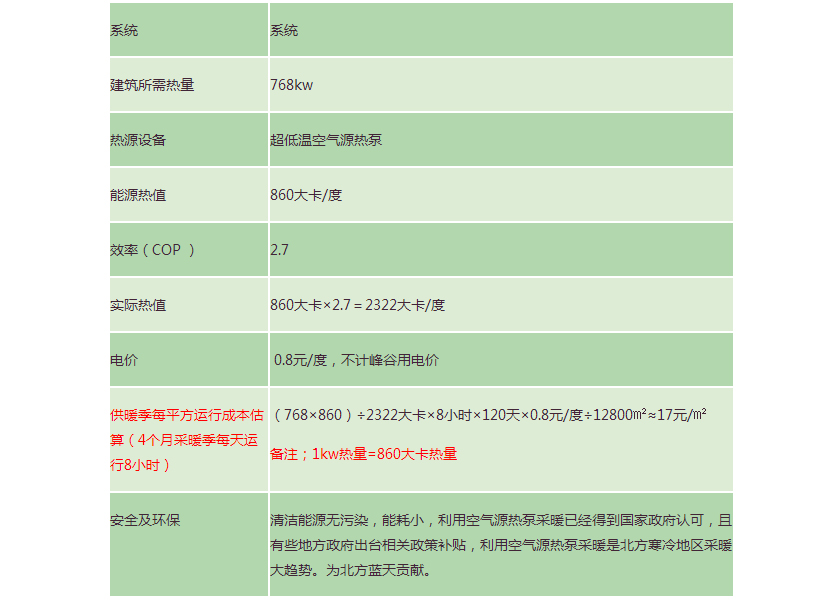

六、 運行費用的分析
采暖預測能耗，計算耗電總量，按照每天供熱運行8小時，供熱季120天，電價0.8元/度折合每平方（整個采暖季）運行成本，室內溫度達到20℃±2℃，以下預測能耗不含系統循環水泵運行能耗。
七、 系統原理
空氣源熱泵通過極少的電能吸收空氣中大量的低溫?zé)崮埽?jīng)過壓縮機的壓縮變?yōu)楦邷責崮?，傳遞水中將水加熱，熱水通過地暖管用于供暖，而又能提供夏季制冷。
環保節能
供暖的動力是免費的空氣熱能，只需在吸收空氣熱能時消耗稍許的電力，而熱效率高達270%-430%，與傳統能源相比，不僅熱效率高，還避免了使用化工能源造成污染物排放，做到了節能環保雙重功效。
可靠方法
采取物理工作方法，整個供暖過程不會有有毒氣體產生，并且在這個過程中水電分離不會產生漏電事故。
低溫運行
不受環境影響，一年四季可用。無論是陰雨天還是寒冷冬季，熱泵機組的智能控制節省人力投入，可以保證全天候合成高溫?zé)嵩础?
